欧美成人AAA片一区国产精品,五月天成人激情电影

德國葛利茲塑膠模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 塑膠模具鋼 > 德國葛利茲塑膠模具鋼 >

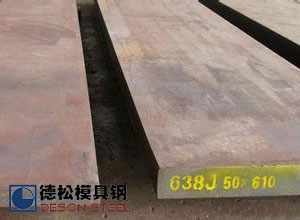

GS-638

品牌：	葛利茲Gr?ditz
原產(chǎn)地：	德國
規(guī) 格：	詳見規(guī)格參數(shù)
材質(zhì)等級：	AAA級
加工工藝：	常規(guī)熔煉
化學(xué)成分：	詳見化學(xué)成分表
常規(guī)應(yīng)用：	注塑模具/塑膠模具

詳細信息
鋼料規(guī)格
鋼料成分

德國葛利茲Schmiede werke Gröditz GmbH成立于1779年，擁有兩百多年的特殊鋼材生產(chǎn)歷史，葛利茲VICTORY ESR系列模具鋼材因品質(zhì)穩(wěn)定出眾而遠銷世界各地。葛利茲Gröditz下設(shè)7個分廠，工廠擁有高容量的電弧爐，最大鋼錠重量可達140噸，電渣重熔工廠的最大鋼錠質(zhì)量為84噸，最大直徑達1600mm，并具有最高的純凈度，能滿足工業(yè)上的高技術(shù)要求。
德國葛利茲GS-638模具鋼是一款可普通拋光、可施以氮化、可普通鍍鉻及曬紋、橫截面硬度均勻（至400mm厚）、以及較好的韌性很軟機械加工性能的常規(guī)熔煉 EF+LF+VD模具鋼，GS-638塑膠模具鋼基本是P20加上1.1％鎳，鋼材表面至中心硬度均勻一致，切削良好，火花機及拋光性能極佳，適宜氣化，鍍硬鉻及鍍鈦。對于更高要求曬紋及拋光的客戶我們推薦使用XPM模具鋼或者XPM VICTORY ESR材料。
葛利茲GS-638塑膠模具鋼具有優(yōu)良的拋光性及光蝕刻花性能、優(yōu)良的可加工性、耐磨性能良好、大型模具硬度均勻、組織致密、無淬裂及熱處理變形風(fēng)險、無需熱處理、縮短模具制作周期、良好的表面氮化性能、可以進行表面火焰硬化處理等優(yōu)點。
葛利茲GS638模具鋼氮化處理可增加模具表面硬度，提高耐磨性及耐蝕性，雖然已經(jīng)過預(yù)硬化處理，但仍可以通過熱處理再提高硬度。
葛利茲GS 638模具鋼主要應(yīng)用在塑料模具、模架、塑膠模和壓鑄模架等。
德松公司交貨狀態(tài)為預(yù)加硬至980-1080N/mm² 30-34HRC。
退火：720-740℃熱透保溫足夠時間，再隨爐降溫至 600℃，然后在空氣中冷卻，所得硬度約為240HB（最高）。
應(yīng)力消除：加熱至600℃于保護氣體爐中保溫約2小時，然后隨爐緩慢冷卻。淬火：840-860℃保溫后淬油，或860-880℃保溫后空冷稍高于室溫即時回火，所得硬度約54HRC。
回火：淬火后即時回火，時間不少于2-2.5 小時，然后出爐空冷。

方鋼	模塊	圓鋼最大50噸
單件重量最大50T 邊長300-1300mm 長度2000-12000mm	長度2000-12000mm(單件限50T) 寬度500-2000mm (單件限50T) 厚度100-1500mm (單件限50T)	單件重量最大50T 直徑300-1400cm 長度2000-12000cm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細規(guī)格參數(shù)請另行咨詢。

元素	碳C	硅Si	錳Mn	鉻Cr	鉬Mo	鎳Ni
含量	0.38	0.30	1.3	1.85	0.4	1.1

德國進口GS-638模具鋼GS638模具鋼材專業(yè)供應(yīng)商 - 德松模具鋼

GS-638

在線客服

客服電話
